По сути, телевизор представляет собой специализированный (телевизионный) приемник, который в отличие от обычного радиоприемника, может принимать и воспроизводить не только звук, но и изображение.
Упрощённо телевизор можно представить состоящим из трёх частей:
1. Шасси - платы, которая содержит основные электронные блоки телевизора;
2. Устройства воссоздающего изображение (чаще всего это кинескоп либо матрица из жидких кристаллов);
3. Корпуса, с расположенными на нем разъемами и кнопками управления, внутри которого находятся шасси и кинескоп.
Также обязательным дополнением современного телевизора является пульт дистанционного управления (ПДУ).
Рассмотрим, в упрощенном виде, каким образом телевизионный сигнал преобразуется в звук и изображение в телевизоре.
Телевизионные радиосигналы, принятые антенной, по кабелю снижения (фидеру) подаются на радиочастотный (антенный) вход телевизора. Далее они поступают в радиочастотный модуль, называемый также тюнером, где из них выделяется и усиливается сигнал именно того канала, на который в этот момент настроен телевизор. В тюнере так же происходит преобразование радиочастотного сигнала в сигнал более низкой частоты, называемой промежуточной. Затем этот сигнал поступает в канал изображения, где происходит выделение из сигнала промежуточной частоты составляющих изображения и звука.
Аудио составляющая подается в канал звукового сопровождения, где происходит выделение звукового сигнала и его необходимое усиление. После этого звуковой сигнал подается на громкоговоритель (динамик), преобразующий электрический сигнал в слышимый звук. В случае если телевизор рассчитан на воспроизведение стерео или многоканального звука, в составе его канала звукового сопровождения имеется соответствующий декодер, который разделяет звуковую составляющую на каналы.

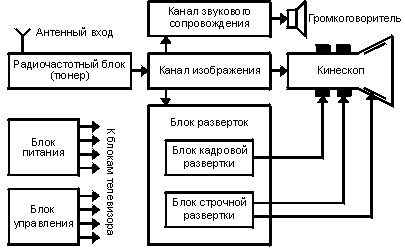

Упрощенная блок-схема черно-белого телевизора
Из полного видеосигнала в канале изображения черно-белого телевизора выделяется и усиливается видеосигнал изображения, который используется для управления кинескопом. Главное отличие телевизора цветного изображения от черно-белого заключается в наличии модуля цветности, выделяющего из полного видеосигнала составляющие цветности R, G, B, каждая из которых управляет электронным лучом соответственно красного, зеленого и синего прожекторов цветного кинескопа.

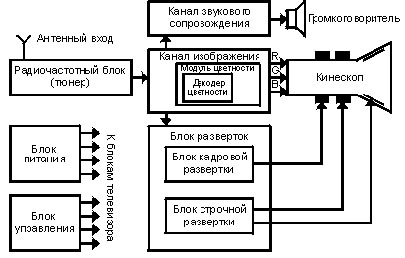

Упрощенная блок-схема цветного телевизора
Модуль цветности мультисистемных (то есть работающих в разных системах цветного телевидения) телевизоров, дополнительно содержит декодер цветности, преобразующий сигналы цветности других стандартов в стандарт, в котором работает телевизор. Большинство современных телевизоров являются мультисистемными.
Полный видеосигнал также подается в канал синхронизации. Здесь из него выделяются строчные и кадровые синхроимпульсы, которые управляют работой генераторов строчной и кадровой разверток соответственно. Действуя на кадровые отклоняющие катушки, ток генератора кадровой развертки обеспечивает перемещение электронного луча по вертикали. Модуль строчной развертки обеспечивает развертку луча кинескопа по горизонтали. Там же, в модуле строчной развертки, вырабатывается высокое напряжение необходимое для нормальной работы кинескопа. Синхронное действие полного видеосигнала, строчных и кадровых разверток на кинескоп приводит к формированию правильного изображения на экране.
Для соединения с внешними устройствами, например видеомагнитофоном, по низкой частоте, схема телевизора содержит модуль сопряжения с внешними видеоустройствами.
Питание телевизора осуществляется с помощью модуля питания, преобразующего напряжение сети в напряжения необходимые для работы остальных модулей телевизора.
Управление всеми элементами схемы телевизора осуществляется с помощью модуля управления (синтезатора напряжений), режимы работы которого задаются кнопками на корпусе телевизора и ПДУ.
